AD9656BCPZ-125：四通道、16位、125 MSPS JESD204B 1.8 V模數轉換器(ADC)
概述

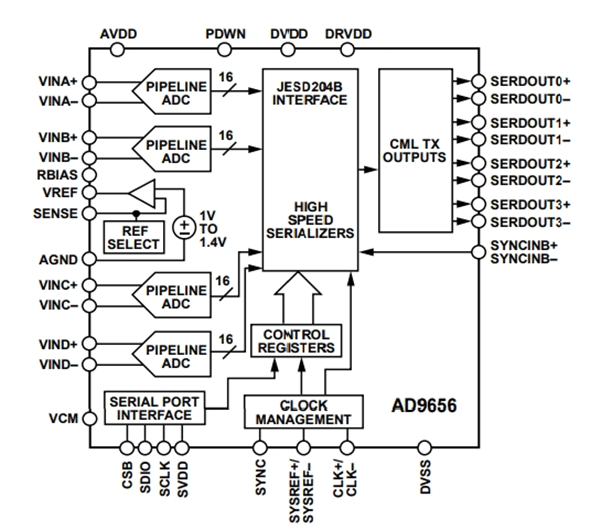

AD9656BCPZ-125是一款由 ADI公司 生產的四通道、16位、125 MSPS模數轉換器（ADC），其專為低成本、低功耗、小尺寸和易用性而設計??。AD9656BCPZ-125內置片內采樣保持電路，具有出色的動態性能和低功耗特性，適合需要小封裝尺寸的應用場景?。
AD9656BCPZ-125的主要特性包括：
1、尺寸小巧：一個小型8 mm x 8 mm封裝中集成4個ADC。
2、片內鎖相環(PLL)允許用戶提供單個ADC采樣時鐘，對應的JESD204B數據速率時鐘由PLL乘以該ADC采樣時鐘產生
3、可配置的JESD204B輸出模塊支持每通道最高6.4 Gbps的采樣速率。
4、JESD204B輸出模塊支持1/2/4通道配置
5、低功耗：2通道、125 MSPS時每通道功耗為198 mW。
6、SPI控制提供豐富靈活的特性，可滿足各種特定系統的需求。
AD9656BCPZ-125要求采用1.8 V單電源供電以及LVPECL/CMOS/LVDS兼容型采樣速率時鐘信號，以便充分發揮其工作性能。無需外部基準電壓源或驅動器件即可滿足許多應用需求。
它還支持獨立關斷各通道；禁用所有通道時，典型功耗低于2 mW。AD9656BCPZ-125內置多種功能特性，可使器件的靈活性達到較佳、系統成本較低，例如可編程輸出時鐘與數據對準、生成數字測試碼等?？色@得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。
應用領域
AD9656BCPZ-125高速ADC廣泛應用于以下領域：
醫療成像
高速成像
正交無線電接收機
分集無線電接收機
便攜式測試設備
基本參數
型號：AD9656BCPZ-125
分辨率：16 bit
通道數量：4 Channel
接口類型：SPI
采樣比：125 MS/s
輸入類型：Differential
結構：Pipeline
模擬電源電壓：1.8 V
數字電源電壓：1.8 V
SNR – 信噪比：80.1 dBFS
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
封裝 / 箱體：LFCSP-56
濕度敏感性：Yes
轉換器數量：4 Converter
工作電源電壓：1.8 V
產品類型：ADCs - Analog to Digital Converters
參考類型：Internal
參考電壓：1.4 V
電源電壓-最大：1.8 V
電源電壓-最?。?.8 V
單位重量：226.645 g
