MC56F80x數字信號控制器 (DSC) 基于高性能100MHz 56800EF DSP內核，可為高級電源轉換和電機控制應用提供數學功能。
MC56F80746VLF是32位DSC，56800EF內核，64KB閃存，100MHz，LQFP48。
說明：

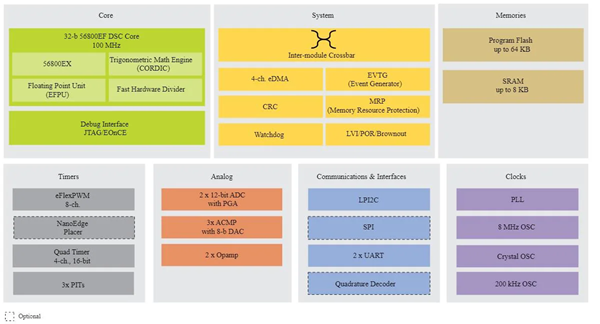

MC56F80x數字信號控制器 (DSC) 基于高性能100MHz 56800EF DSP內核，可為高級電源轉換和電機控制應用提供數學功能。這些控制器包括先進的高速和高精度外設，如8通道eFlexPWM與 312ps分辨率、雙高速12位ADC、一個正交解碼器和三個模擬比較器。模塊間橫梁和EVTG在外部引腳和模塊I/O之間建立互連網絡，具有硬件邏輯/觸發操作功能，實現了出色的靈活系統配置。典型應用包括功率配電系統、光伏系統、高級電機控制、 電器電機、 微型逆變器、太陽能電源優化器、無線充電和高級照明。
特性：
處理器組：
100 Mhz 56800EF DSP內核
增強型單精度浮點數學單元 (eFPU)
坐標旋轉數字計算 (CORDIC) 算法
JTAG/eary調試控制器
存儲器:
64kB閃存
8kB SRAM
系統控制：
模塊間交叉（為外設或GPIO之間的連接提供靈活的支持）
事件發生器（支持和/or/nor/xor邏輯操作和多觸發模式）
增強型DMA（支持小而顯著的環路，更靈活的數據轉換，以及更少的CPU干預）
內存資源保護
LVI、POR和掉電復位
CRC
內部和外部看門狗
定時器:
八通道312ps高分辨率PWM
1個四通道定時器，支持四通道捕獲
1個正交解碼器
3個32位PIT
模擬:
2個12位ADC，每個ADC均具有x2/4 PGA，采樣率高達1.6MSps
2個運算放大器，8MHz GBP，支持高達x16 PGA模式
3個模擬比較器，每個比較器均設有8位DAC
通信：
1個LPI2C，支持完整PMBus
1個SPI接口
2個UART
支持：
MC56F80000-EVK - 可連接低電壓FRDM-LV驅動器板
HVP-56F80748 EVK - 可連接高壓HVP-MC3PH驅動器板
電機控制和數字電源參考設計
CodeWarrior IDE
軟件開發套件 (SDK)
GUI配置工具（引腳、時鐘和外設）
FreeMaster調試工具
支持PEMicro Multilink和Cyclone
認證：
IEC60730 B類認證
AEC-Q100
應用：
工業：
三相交流感應電機
空調 (AC)
無刷直流電機 (BLDC) 控制
電力轉換器和變壓器
發電
電機驅動器
永磁同步電機 (PMSM)
汽車：
采暖通風與空調（HVAC）
移動設備：
電源適配器和充電器
智能家居：
主要家電
小型和中型家電
