TMS320F28044PZA器件是一款具有 100MHz 頻率、128KB 閃存、16 個 HRPWM 通道的 C2000? 32 位 MCU。
描述：
TMS320F28044器件是一款高度集成的高性能解決方案，適合要求苛刻的控制應用。
參數：
產品：TMS320F28044PZA
核心處理器：C28x
內核規格：32 位單核
速度：100MHz
連接能力：I2C，SCI，SPI，UART/USART
外設：POR，PWM，WDT
I/O 數：35
程序存儲容量：128KB（64K x 16）
程序存儲器類型：閃存
EEPROM 容量：-
RAM 大小：10K x 16
電壓 - 供電 (Vcc/Vdd)：1.71V ~ 1.89V
數據轉換器：A/D 16x12b
振蕩器類型：內部
工作溫度：-40°C ~ 85°C（TA）
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
供應商器件封裝：100-LQFP（14x14）
封裝/外殼：100-LQFP

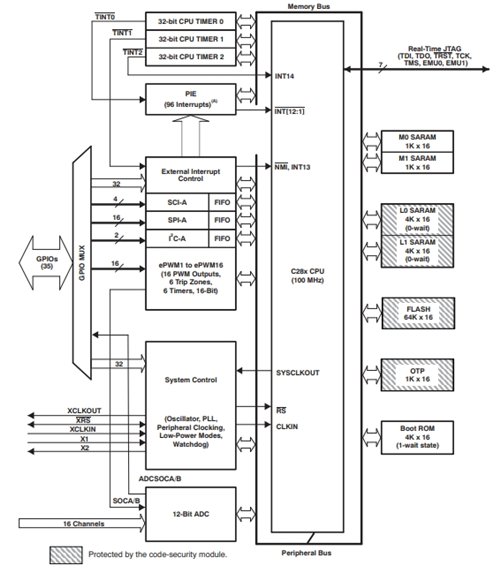

框圖：
應用：
? 串逆變器
? 工業AC-DC
? 三相不間斷電源
特性：
高性能100 MHz(10 ns周期時間)處理器
TMS320C28x 32位CPU
單周期16 × 16和32 × 32乘累加(MAC)運算
雙16 × 16 MAC
快速中斷響應
統一內存編程模型
片上存儲器
64K × 16 flash
10K × 16 SARAM
1K × 16 OTP
4K × 16 Boot ROM
代碼安全模塊防止未經授權的內存訪問
測速
片上振蕩器
時鐘故障檢測模式
中斷
支持多達三個外部內核中斷
支持所有外設中斷的外設中斷擴展(PIE)模塊
高速12位模數轉換器
80納秒(12.5 MSPS)轉換率
16個頻道
兩個采樣保持器
單一/同步轉換
內部或外部參考
高分辨率PWM
16路輸出，分辨率為150 PS
200 kHz開關時為14.8位
500 kHz開關時為13.4位
1 MHz開關時為12.4位
字節序:小字節序
通信端口外設
串行外設接口(SPI)模塊
串行通信接口
內部集成電路(I2C)總線
定時器
三個32位CPU定時器
多達16個16位定時器
看門狗定時器模塊
多達35個帶輸入濾波的通用輸入/輸出(GPIO)引腳
通過硬件進行實時調試的片上JTAG仿真
JTAG邊界掃描支持
IEEE標準1149.1-1990標準測試訪問端口和邊界掃描架構
低功耗空閑、待機和暫停模式
開發工具
帶有flash編程插件的code Composer Studio IDE
C28x優化的ANSI C/C++編譯器/匯編器/鏈接器
SYS/BIOS實時操作系統
基于USB的JTAG調試探頭
IEEE標準1149.1-1990標準測試訪問端口和邊界掃描架構
可用軟件
C2000數字電源軟件庫
C28x智商數學庫
C28x頭文件，包含所有外設的示例程序
C28x DSP庫
C28x數字電機控制軟件庫
包裝選項
100引腳薄型四方扁平封裝(PZ)
100引腳MicroStar BGA(ZGM GGM)
符合RoHS標準的綠色包裝
溫度范圍:
A：–40°C to 85°C (PZ, GGM, ZGM)
