最新資訊ADMV1228BBCZ是一款集成在單芯片上的24.0 GHz至29.5 GHz、mmW 5G雙通道上變頻器、雙通道下變頻器和波束成形器。RF集成電路(RFIC)采用2x8配置，集成了兩個發射/接收流(2T2R)和16個獨立的TX和RX波束成形器通道，支持單極化和雙極化陣列設計。片內發射接收開關通過1:8功率分…
ADMV1228BBCZ是一款集成在單芯片上的24.0 GHz至29.5 GHz、mmW 5G雙通道上變頻器、雙通道下變頻器和波束成形器。RF集成電路(RFIC)采用2x8配置，集成了兩個發射/接收流(2T2R)和16個獨立的TX和RX波束成形器通道，支持單極化和雙極化陣列設計。
片內發射接收開關通過1:8功率分配器/合成器將每個極化的上變頻器RF輸出和下變頻器RF輸入連接到八個獨立的通道。

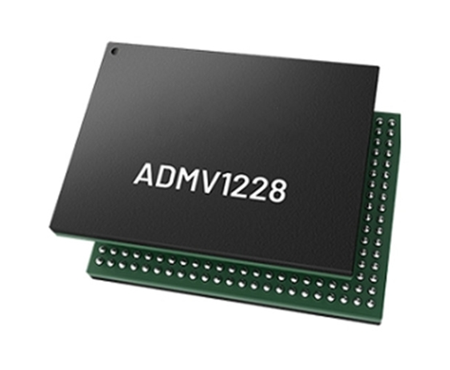

產品：ADMV1228BBCZ
封裝：BGA
類型：波束形成器
應用：
mmW 5G應用
寬帶通信
特性：
集成16 (2x8)通道波束形成器，與2通道發射(TX)和2通道接收(RX)通道上變頻器/下變頻器(UDC)配對
RF范圍：24.0 GHz至29.5 GHz
x2 / x4 LO倍頻器選項
用于雜散抑制的可選外部濾波
與上一代相比，大幅降低每個波束形成器通道的功耗
16個可配置TX和RX通道
雙極化、8個水平和8個垂直通道，與獨立的UDC配對
匹配50Ω、單端RF輸入/輸出和單端LO輸入
快速TDD開關（使用TRX_x引腳）
片內溫度傳感器用于RX和TX自動溫度補償和增益設置
存儲器用于TX和RX波束位置
NVM用于相位和增益校準
上變頻模式
邊帶抑制和載波饋通優化
用于LO饋通校準的包絡檢波器
單通道功率檢波器
下變頻模式
集成單個RX通道過載檢測電路
3線式或4線式SPI支持高達133 MHz的SPI時鐘速度
