TDK 株式會社(TSE:6762)推出面向汽車和工業應用場景的 TAS8240 傳感器，擴大了其隧道磁阻(TMR)角度傳感器產品系列。這款全新傳感器提供緊湊型 QFN16(3 x 3 mm2)和 TSSOP16 (5 x 6.4 mm2)封裝，可實現四個冗余模擬單端 SIN/COS 輸出和低功耗。此傳感器有助于精確的角度測量…

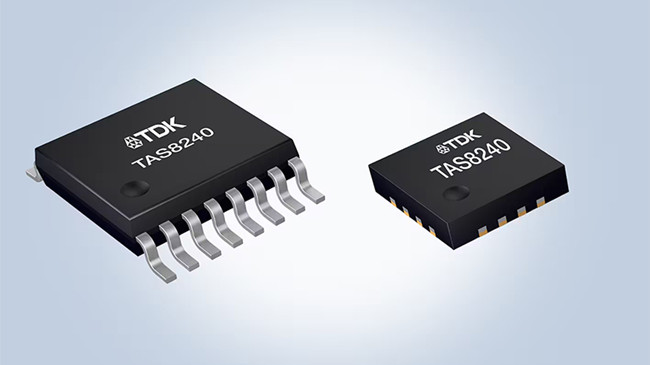

TDK 株式會社(TSE:6762)推出面向汽車和工業應用場景的 TAS8240 傳感器，擴大了其隧道磁阻(TMR)角度傳感器產品系列。這款全新傳感器提供緊湊型 QFN16(3 x 3 mm2)和 TSSOP16 (5 x 6.4 mm2)封裝，可實現四個冗余模擬單端 SIN/COS 輸出和低功耗。此傳感器有助于精確的角度測量，可在受限的空間環境中實現高性能。作為360°角度傳感器，TAS8240 適用于精確測量安全關鍵型裝置(如動力轉向、制動助力器或牽引電機)中使用的無刷直流電機的轉子位置。
? TAS8240 是一款基于 TMR 的緊湊型傳感器，帶有冗余，經濟實惠，由 4 個惠斯通電橋組成，適用于角度檢測
? 在 -40°C 至 +150°C 的環境溫度范圍內，角度精度可達±1.0°
? 在溫度、磁場范圍和壽命范圍內具有較高的穩定性
? 提供安全相關應用(如動力轉向電機)所需的帶冗余的精確轉子位置測量
該傳感器包含四對 TMR 半橋，并通過在 x-y 平面上施加磁場提供四個單獨的 SIN/COS 輸出。然后，即使在其中一 個輸出信號發生故障的情況下，也可以實現高達 ASIL D 級的更高系統安全級別，同時提供更高的位置信息可用 性。
QFN16 封裝是一款表面貼裝技術(SMT)解決方案，與 TSSOP16 相比，其所占面積小得多，非常適合空間有限的應用場景?？蓾櫇竦膫?cè)板有助于保障焊接質量，并適用于汽車級場景。根據系統架構的不同，新傳感器還可以支持故障后不影響操作的概念。
TDK 首屈一指的 TMR 技術得益于公司在磁傳感器技術方面的長期專業知識，并通過成功將精密的 TMR 技術集成到小型封裝中，來優化其傳感器產品。傳感器的角度精度在不同溫度和傳感器使用壽命內可保持穩定。TAS8240 在已擴展磁場范圍內的確定性行為開啟了新的應用場景可能性，即使在要求嚴苛的環境中亦然。
關于 TDK 公司
TDK 株式會社總部位于日本東京，是一家為智能社會提供電子解決方案的全球化先進電子公司。
