最新資訊854S01AKILF是（Renesas）推出的一款時鐘多路復用器芯片，采用16-VFQFN封裝，支持2:1差分輸入/輸出轉換，最高頻率可達2.5 GHz。下面是854S01AKILF具體參數信息：類型：多路復用器電路數：1比率 - 輸入:輸出：2：1差分 - 輸入:輸出：是/是輸入：LVDS，LVPECL輸出：LVDS頻率…
854S01AKILF是（Renesas）推出的一款時鐘多路復用器芯片，采用16-VFQFN封裝，支持2:1差分輸入/輸出轉換，最高頻率可達2.5 GHz。下面是854S01AKILF具體參數信息：
類型：多路復用器
電路數：1
比率 - 輸入:輸出：2：1
差分 - 輸入:輸出：是/是
輸入：LVDS，LVPECL
輸出：LVDS
頻率 - 最大值：2.5 GHz
電壓 - 供電：3.135V ~ 3.465V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：16-VFQFN
描述

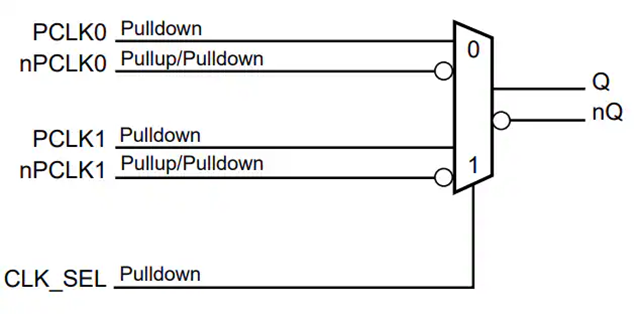

854S01AKILF設計為高性能 2：1 差分轉 LVDS 多路復用器，可通過接受 LVPECL、LVDS 或 CML 電平的差分輸入執行差分轉換。854S01AKILF使用 nPCLK0 和 nPCLK1 上的電阻偏置網絡將 LVCMOS/LVTTL 輸入信號轉換為 LVDS 電平。該器件具有2：1 LVDS MUX和一個LVDS輸出對，最大輸入/輸出頻率為2.5GHz，RMS附加相位抖動為0.06ps（典型值），傳播延遲為600ps（最大值）。該854S01AKILF多路復用器采用小型 3mm x 3mm 16-VFQFN 封裝，非常適合空間受限的電路板。
主要特點
2：1 LVDS 多路復用器
一個LVDS輸出對
可接受兩個差分時鐘輸入（LVPECL、LVDS、CML）
2.5GHz 最大輸入/輸出頻率
通過在nPCLK0、nPCLK1上使用電阻偏置網絡，將LVCMOS/LVTTL輸入信號轉換為L(zhǎng)VDS電平
0.06ps（典型值）RMS附加相位抖動
600ps（最大）傳播延遲
350ps（最大）零件間偏斜
全 3.3V 電源模式
-40°C 至 85°C 環境工作溫度
采用無鉛 （RoHS 6） 封裝
應用場景
854S01AKILF適用于高速時鐘信號處理場景，符合 RoHS3 環保標準，濕度敏感等級為3（168小時）。
更多信息
如需采購854S01AKILF時鐘復用器，請?jiān)L問 m.737420.cn 。
