AD9250BCPZ-250是一款由（ADI）推出的雙通道14位模數轉換器（ADC），具有250 MSPS采樣速率，采用 JESD204B 高速串行接口，支持雙通道同步采樣。 ?以下是其核心優勢：

集成雙通道、14位、250 MSPS ADC。

可配置的JESD204B輸出模塊支持每通道最高5 Gbps的采樣速率。

片內鎖相環(PLL)允許用戶提供單個ADC采樣時鐘，對應JESD204B數據速率時鐘由PLL乘以該ADC采樣時鐘產生。

支持可選RF時鐘輸入以簡化系統板設計。

取得專利的差分輸入在最高至400 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。

采用1.8 V單電源供電。

標準串行端口接口(SPI)支持各種產品特性和功能，例如：控制時鐘DCS、省電模式、測試模式、基準電壓模式、超量程快速檢測以及串行輸出配置等。

說明

AD9250BCPZ-250是一款雙通道14位ADC，最高采樣速率250 MSPS，旨在為低成本、小尺寸、寬帶寬、多功能通信應用提供解決方案。

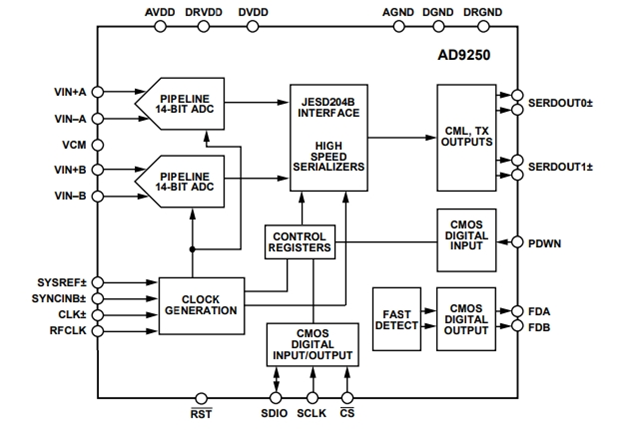

AD9250BCPZ-250的內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。ADC內核具有寬帶寬輸入，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。JESD204B高速串行接口可降低電路板布線要求，并減少接收器件所需的引腳數量。

默認情況下，AD9250BCPZ-250的輸出數據直接路由至兩個JESD204B串行輸出通道，這些輸出設置為CML電平。四種模式支持M = 1或2（單通道或雙通道轉換器）與L = 1或2（單通道或雙通道）的任意組合。在雙通道ADC模式下，數據可以通過兩個通道以最高采樣速率250 MSPS發送。但是，如果通過一個通道發送數據，則僅支持最高125 MSPS的采樣速率。器件提供同步輸入（SYNCINB±和SYSREF±）。

需要時，AD9250BCPZ-250靈活的關斷選項可以明顯降低功耗。每個通道通過專用快速檢測引腳支持可編程超量程電平檢測。設置與控制編程利用三線式SPI兼容型串行接口來完成。

AD9250BCPZ-250采用48引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。

應用領域

AD9250BCPZ-250適用于無線通信（如3G/4G/5G基站、 WiMax ）、雷達系統、工業自動化及測試測量等領域，支持高速信號處理需求。 ?主要包括

分集無線電系統

多模式數字接收機(3G)、TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE

HFC數字反向路徑接收器

I/Q解調系統

智能天線系統

電子測試與測量設備

雷達接收機

COMSEC無線電架構

IED檢測/干擾系統

通用軟件無線電

寬帶數據應用

AD9250BCPZ-250的主要特性包括：

JESD204B子類0或子類1編碼串行數字輸出

185 MHz AIN時的信噪比(SNR) = 70.6 dBFS

250號

185 MHz時無雜散動態范圍(SFDR) = 88 dBc

艾因和MSPS街250號

總功耗:250 MSPS時為711兆瓦

1.8 V電源電壓

整數1至8輸入時鐘分頻器

高達250 MSPS的采樣速率

最高400 MHz的中頻采樣頻率

內部模數轉換器(ADC)基準電壓源

靈活的模擬輸入范圍

1.4 V峰峰值至2.0 V峰峰值(標稱值為1.75 V峰峰值)

ADC時鐘占空比穩定器(DCS)

95 dB通道隔離/串擾

串行端口控制

節能省電模式
