MAX5353BCUA是（Maxim）推出的一款12位低功耗電壓輸出數模轉換器（DAC），采用SPI接口，具有以下關鍵特性：
具有可配置輸出放大器的12位DAC
+5V單電源供電(MAX5352)
+3.3V單電源供電(MAX5353)
低電源電流：
正常工作模式為0.28mA
關斷模式為2μA
采用8引腳μMAX封裝
上電復位可將DAC輸出清零
與SPI/QSPI和MICROWIRE兼容
用于直接光耦合器接口的施密特觸發器數字輸入
+3.3V MAX5353直接與+5V邏輯進行接口
通過這些特性，使得MAX5353BCUA適用于需要高精度電壓輸出的場景，例如精密儀器儀表和工業控制領域。 ?
介紹
MAX5353BCUA器件集成了低功耗、電壓輸出、12位數模轉換器(DAC)和精密輸出放大器，采用8引腳μMAX?封裝。該DAC采用+3.3V單電源供電，其電源電流消耗均小于280μA。
輸出放大器的反相輸入可供用戶實現特定增益配置、遠程檢測和高輸出電流能力。因此，MAX5353BCUA非常適合用于包括工業過程控制的各種應用。其他特性包括軟件關斷和上電復位。串行接口與SPI?/QSPI?和MICROWIRE?兼容。MAX5353BCUA具有一個雙緩沖輸入，采用一個輸入寄存器后跟一個DAC寄存器的組織形式。16位串行字將數據加載到輸入寄存器中。DAC寄存器可以獨立更新，也可以與輸入寄存器同時更新。所有邏輯輸入均與TTL/CMOS邏輯兼容，并通過施密特觸發器進行緩沖，以支持直接與光耦合器進行接口。

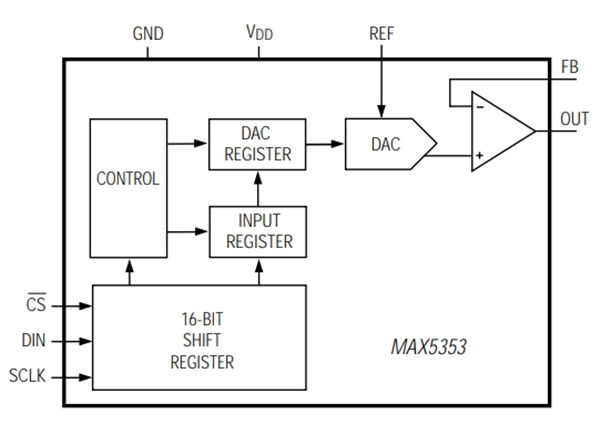

MAX5353BCUA 框圖
典型應用
數字增益與失調控制
通用產品
工業過程控制
運動控制
遠端工業控制
性能參數
產品：MAX5353BCUA
位數：12
數模轉換器數：1
建立時間：14μs（典型值）
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：SPI
參考類型：外部
電壓 - 供電，模擬：3.15V ~ 3.6V
電壓 - 供電，數字：3.15V ~ 3.6V
INL/DNL (LSB)：±2（最大），±1（最大）
架構：R-2R
工作溫度：0°C ~ 70°C
封裝/外殼：8-uMAX/uSOP
安裝類型：表面貼裝型
