MAX16927AGTM是一款高度集成的TFT-LCD電源轉換器，設計用于汽車應用。它集成boost、buck、cuk轉換器以及VCOM緩沖器、柵極驅動器和SPI接口，主要具備以下特點：
4.5V至16V (IN3)或3V至5.5V (INA)工作電壓范圍
16V輸入、2A buck轉換器用作TFT偏置電源和/或為其它外圍電路提供3.3V供電
靈活配置，可提供一路大功率正壓輸出(18V/200mA)或者是一路正壓輸出(18V/100mA)和一路負壓輸出(-12V/100mA)
一路正壓柵極電壓轉換器
一路負壓柵極電壓控制器
DAC控制的VCOM緩沖器，具有±1V偏壓
高頻工作
2.1MHz (buck轉換器)
1.2MHz (boost和cuk轉換器)
轉換器可異相工作，以降低EMI，
外部控制擴頻開關工作，用于boost和cuk轉換器
單機模式和SPI控制模式下提供靈活的時序控制
真關斷boost轉換器
低電流關斷模式(< 10μA)
SPI控制接口
內部軟啟動
高溫關斷
-40°C至+105°C工作溫度范圍
通過AEC-Q100認證
簡介

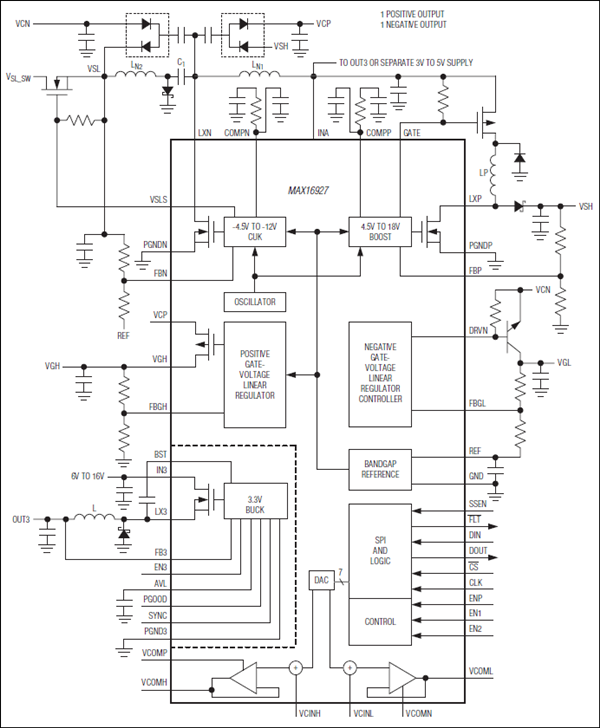

MAX16927AGTM集成了一路buck轉換器、一路boost轉換器、一路cuk轉換器、兩個柵極電壓控制器和兩個VCOM緩沖器，其中一個支持負壓輸出。MAX16927AGTM工作在4.5V至16V電壓范圍，非常適合汽車應用中的TFT-LCD供電。另外，MAX16927AGTM也可工作在3V至5.5V電源。
MAX16927AGTM通過內部SPI接口進行控制和診斷，SPI接口通過內部7位DAC調節VCOM緩沖器輸出，調整范圍為±1V?？赏ㄟ^SPI接口或三個預置單機模式之一控制上電和關斷順序。
MAX16927AGTM優化工作在超低EMI，采用擴頻技術抑制峰值干擾。Buck轉換器始終工作在擴頻模式，boost和cuk轉換器則通過外部輸入(SSEN)使能擴頻模式。Boost和cuk轉換器可以采用180度錯相工作，進一步降低EMI。
此外，MAX16927AGTM包括nMOS開關控制輸出，靈活調整負壓VSL輸出順序；器件還包括一個pMOS開關驅動，實現真關斷(True Shutdown?) boost轉換器。
MAX16927AGTM提供48引腳、帶裸焊盤的TQFN封裝，工作在-40°C至+105°C工作溫度范圍。
目標應用
汽車中心顯示器
汽車儀表盤
汽車導航系統
MAX16927AGTM的性能參數如下：
電流 - 供電：10μA
電壓 - 供電：4.5V ~ 16V
工作溫度：-40°C ~ 105°C（TA）
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
封裝/外殼：48-WFQFN
