LT3045EMSE是一款具有20V、500mA的高性能低壓差線性穩壓器，其采用LTC的超低噪聲和超高PSRR架構以便為噪聲敏感應用供電。以下是其核心特性：
超低有效值噪聲：0.8μVRMS（10Hz至100kHz）
超低散粒噪聲：2nV/√Hz（10kHz時）
超高PSRR：76dB（1MHz時）
輸出電流：500mA
寬輸入電壓范圍：1.8V至20V
單個電容改善了噪聲性能和PSRR
100μA SET引腳電流：初始精度：±1%
單個電阻設置輸出電壓
高帶寬：1MHz
可編程限流
低壓差：260mV
輸出電壓范圍：0V至15V
可編程電源良好
快速啟動能力
精密使能/UVLO
可并聯以實現較低的噪聲和較高的電流
帶折返功能的內部限流
最小輸出電容：10μF（陶瓷電容）
電池反接和反向電流保護
12引腳MSOP封裝
通過AEC-Q100汽車應用認證
詳情

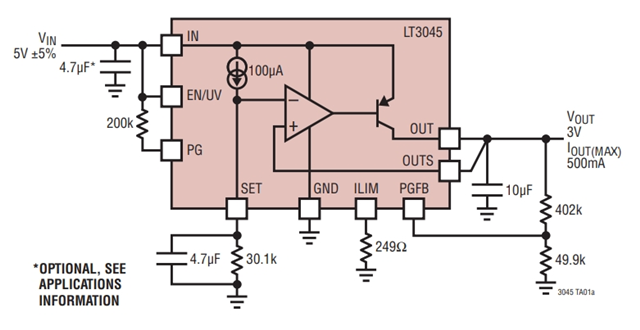

LT3045EMSE設計用作后接高性能電壓緩沖器的精密電流基準電壓源，可輕松并聯以便進一步降低噪聲，增加輸出電流并在PCB上散熱。
LT3045EMSE在260mV典型壓差下提供500mA電流。工作靜態電流標稱為2.2mA，關斷時降至<<1μA。LT3045EMSE具有寬輸出電壓范圍（0V至15V），同時保持單位增益操作，可提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整性能，不受編程輸出電壓的影響。此外，LT3045EMSE具有可編程限流、快速啟動能力和可編程電源良好以指示輸出電壓調節。
LT3045EMSE可使用最小10μF的陶瓷型輸出電容穩定工作。內置保護功能包括電池反接保護、反向電流保護、具有折返功能的內部限流以及帶滯回的熱限制。LT3045EMSE采用散熱增強型12引腳MSOP封裝。
應用場景
RF電源：PLL、VCO、混頻器、LNA、PA
極低噪聲儀器儀表
高速/高精度數據轉換器
醫療應用：成像、診斷
精密電源
用于開關電源的后置調節器
技術規格
產品：LT3045EMSE
輸出配置：正
輸出類型：可調式
穩壓器數：1
電壓 - 輸入（最大值）：20V
電壓 - 輸出（最小值/固定）：0V
電壓 - 輸出（最大值）：15V
電壓降（最大值）：0.45V @ 500mA
電流 - 輸出：500mA
電流 - 靜態 (Iq)：20 μA
電流 - 供電（最大值）：25 mA
PSRR：117dB ~ 53dB（120Hz ~ 10MHz）
控制特性：使能，電源良好，軟啟動
保護功能：過流，超溫，反極性，欠壓鎖定（UVLO）
工作溫度：-40°C ~ 125°C（TJ）
安裝類型：表面貼裝型
封裝/外殼：12-TSSOP
歡迎聯系明佳達（m.737420.cn）獲取LT3045EMSE專屬報價！
