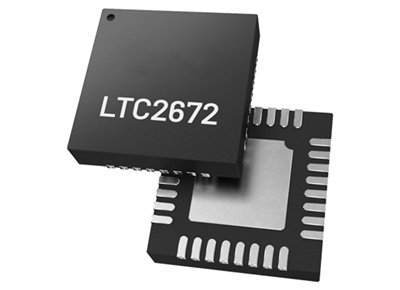

【ADI】LTC2672HUH-12 | 12-bit | 具有內部基準的五通道SPI電流輸出DAC

來源：本站時間：2025-05-05瀏覽數：

LTC2672HUH-12是一款五通道SPI接口數模轉換器（DAC），支持12位分辨率，適用于多種應用場景。性能參數產品：LTC2672HUH-12分辨率：12 bit通道數量：5 Channel穩定時間：200 us輸出類型：Current接口類型：SPI模擬電源電壓：2.85 V to 5.5 V數字電源電壓：1.71 V to 5.5 V…

LTC2672HUH-12是一款五通道SPI接口數模轉換器（DAC），支持12位分辨率，適用于多種應用場景。


性能參數

產品：LTC2672HUH-12

分辨率：12 bit

通道數量：5 Channel

穩定時間：200 us

輸出類型：Current

接口類型：SPI

模擬電源電壓：2.85 V to 5.5 V

數字電源電壓：1.71 V to 5.5 V

最小工作溫度：- 40°C

最大工作溫度：+ 125°C

安裝風格：SMD/SMT

封裝 / 箱體：QFN-32

開發套件：DC2903A

DNL - 微分非線性：0.03 LSB

增益誤差：0.7 %FSR

INL - 積分非線性：0.8 LSB

轉換器數量：5 Converter

工作電源電流：4 mA

產品類型：DACs - Digital to Analog Converters

參考類型：Internal

參考電壓：1.25 V

描述

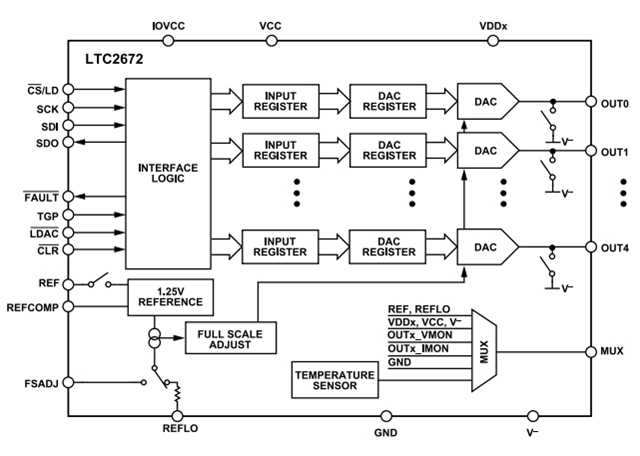

LTC2672HUH-12是一個五通道、12位電流源、數模轉換器(DAC)，提供五個高度兼容的電流源輸出，并保證在200mA時具有600mV壓降。每個通道有八個可編程的電流范圍，滿量程輸出高達300 mA。這些通道可以并聯，可以對大電流進行超精細調節，或?qū)崿F(xiàn)高達1.5 A的組合輸出。每個輸出通道都有一個專用的電源引腳。每個通道均可在2.1 V至VCC的范圍內工作，內部開關可將任何輸出連接到可選的負電源。

LTC2672HUH-12包括精密集成的1.25V基準電壓源（最大值為10ppm/°C），并可選擇使用外部基準電壓源。三線串行接口兼容串行外設接口(SPI)，可在低至1.71 V的邏輯電平和高達50 MHz的時鐘頻率下工作。

主要特性

每通道可編程輸出電流范圍：300 mA，200 mA，100 mA，0 mA，25 mA，12.5 mA，6.25 mA 和 3.125 mA

2.1 V 至 VCC 靈活輸出電源電壓

靈活的單電源或雙電源操作

保證 0.6 V 的最大電壓差

每個輸出通道獨立供電

內部開關可切換到可選負電源

所有范圍的全 16 位分辨率

保證工作溫度范圍 -40°C 至 125°C（H 級）

精密內部基準電壓源（最大 VREF 溫度系數為 10 ppm/°C）或外部基準電壓源

模擬多路復用器監控電壓和電流
