深圳市明佳達電子推出一款全新ADI HMC6301BG46P7毫米波接收器，57 GHz - 64 GHz（RF 接收器）。

簡介

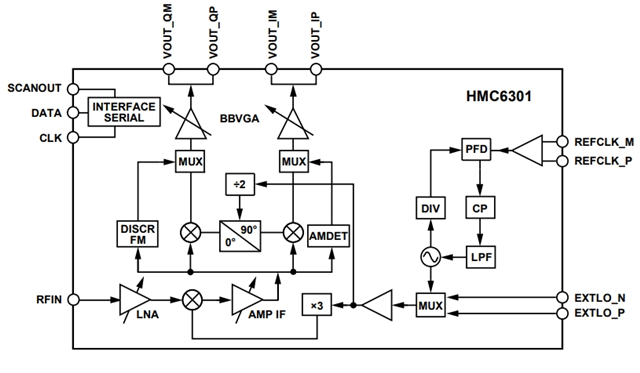

HMC6301BG46P7是一款完整的毫米波接收器集成電路，采用符合RoHS標準的6 mm × 4 mm晶圓級球柵陣列(WLBGA)封裝，包括低噪聲放大器(LNA)、鏡像抑制濾波器、RF至IF下變頻器、IF濾波器、I/Q下變頻器和頻率合成器。HMC6301BG46P7接收器的工作頻率范圍為57 GHz至64 GHz，雙邊調制帶寬高達1.8 GHz。

集成式頻率合成器在250 MHz、500 MHz或540 MHz步長下進行調諧，具有出色的相位噪聲，支持高達64 QAM的調制。或者，可以注入外部LO，HMC6301BG46P7支持用戶可選LO特性或相位相干發射和接收操作以及高達256 QAM的調制。HMC6301BG46P7通過通用模擬基帶I/Q接口提供對各種調制格式的支持。

HMC6301BG46P7還內置AM和FM檢波器以便解調開關鍵控(OOK)、頻移鍵控(FSK)或最小頻率鍵控(MSK)調制格式，從而實現更低成本和功耗的串行數據鏈路，而無需使用高速數據轉換器。

產品優勢

1、HMC6301BG46P7支持V頻段（57-64 GHz）信號接收，集成低噪聲放大器（LNA）和下變頻器，提供高增益（典型值＞20 dB）與低噪聲系數（典型值8 dB），顯著提升信號接收質量?。

2、HMC6301BG46P7整合鏡像抑制濾波器、IF濾波器及I/Q下變頻器，減少外圍元件需求，支持SPI接口實現靈活配置?。

3、工作溫度范圍覆蓋-40°C至85°C，適配工業與車載環境；2.7V供電電壓兼容多種電源方案，保障系統穩定性?。

HMC6301BG46P7具有以下特性：

頻段：57 - 64 GHz

RF信號帶寬：最高達1.8 GHz

噪聲系數：8 dB（典型值）

接收器增益：0 - 70 dB

數字和模擬RF和IF增益控制

可編程基帶增益和濾波器帶寬

集成頻率合成器

集成鏡像抑制濾波器

部分外置的環路濾波器

支持外部LO

片內溫度傳感器

支持256-QAM調制

集成AM和FM檢波器

通用模擬I/Q基帶接口

三線式串行數字接口

符合RoHS標準的75引腳晶圓級球柵陣列封裝

應用場景

1、毫米波通信系統?

HMC6301BG46P7憑借1.8 GHz雙邊調制帶寬，可部署于60 GHz ISM頻段無線鏈路，支持64/256 QAM高階調制，滿足5G回傳、點對點高速數據傳輸需求?。

?2、高頻無線通信基站?

HMC6301BG46P7的高增益特性適用于基站射頻前端，增強弱信號接收能力，提升覆蓋范圍與抗干擾性能?。

?3、衛星通信終端?

在衛星地面站與終端設備中，HMC6301BG46P7通過低功耗AM/FM檢波器實現OOK、FSK調制解調，簡化數據鏈路設計?。

?4、雷達與傳感系統?

HMC6301BG46P7集成頻率合成器（相位噪聲＜-90 dBc/Hz），適配高精度雷達探測、自動駕駛毫米波雷達及工業傳感場景?。

?5、工業物聯網（IIoT）?

HMC6301BG46P7的小型化封裝（6 mm × 4 mm）與高帶寬特性，支持工廠自動化設備、智能儀表的無線監控與實時控制?。
