產品介紹

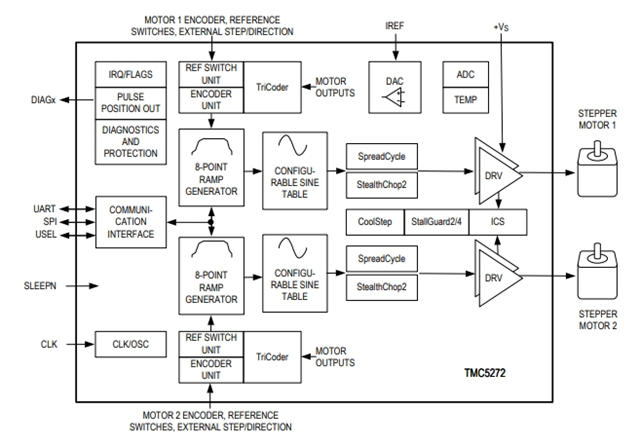

TMC5272AWX是一款高性能、智能化的雙軸步進電機控制器和驅動器IC，具有串行通信接口（SPI和UART）。該器件的直流電壓范圍為2.1V至20V。
TMC5272AWX步進電機控制器配有四個20V半橋。該控制器具有高集成度、高能效和小尺寸等特性，可實現微型和可擴展的系統，實現高性價比解決方案。TMC5272AWX控制器診斷和保護功能包括短路保護、過流保護、熱關斷和欠壓鎖定。TMC5272AWX控制器采用微型2.97mmx3.13mm、36引腳WLCSP封裝。
TMC5272AWX控制器非常適用于可穿戴設備、個人便攜式設備、光學系統、CCTV、 小型印刷、掃描設備、實驗室和辦公自動化以及空間受限的步進電機應用。
?TMC5272AWX核心性能?
1、?高效驅動與低功耗?
TMC5272AWX支持2.1V至20V寬電壓輸入，雙軸輸出電流達2×0.8A RMS（峰值1.5A），適配低電壓電機系統?。
導通電阻RDS(ON)低至0.31Ω（典型值），顯著降低發熱量，提升能效?。
2、智能運動控制?
集成八點加減速曲線控制器與2軸直線插補算法，TMC5272AWX支持復雜軌跡規劃，減少電機運行抖動?。
內置StealthChop2?靜音斬波技術，消除低速噪聲；SpreadCycle?高動態斬波模式優化高速性能?。
3、閉環控制與診斷功能?
支持編碼器接口實現閉環位置控制，TMC5272AWX結合TriCoder無傳感器失步檢測技術，提升定位精度?。
集成短路保護、過流保護及熱關斷功能，增強系統可靠性?。
TMC5272AWX典型應用?
?1、可穿戴與便攜設備?
TMC5272AWX用于VR/AR頭顯、云臺穩定器等設備，實現高精度步進電機驅動?。
2、醫療與實驗室設備?
在輸液泵、注射泵及實驗室自動化設備中，TMC5272AWX提供低噪聲、高可靠性的運動控制解決方案?。
3、工業與安防系統?
適配監控攝像頭、光學調焦系統及工業機器人，TMC5272AWX支持高速響應與復雜軌跡插補?。
TMC5272AWX憑借高集成度、低功耗及閉環控制能力，成為可穿戴、醫療與工業領域的理想驅動方案。
如需采購TMC5272AWX步進電機驅動器，歡迎訪問本公司官網（m.737420.cn）咨詢！
