LT5519EUF關鍵參數——0.7GHz 至 1.4GHz 高線性度上變頻混頻器

LT5519EUF關鍵參數——0.7GHz 至 1.4GHz 高線性度上變頻混頻器

來源:本站時間:2025-03-08瀏覽數:

產品描述LT5519EUF是一款0.7GHz至1.4GHz高線性度上變頻混頻器,專為滿足無線和電纜基礎設施發射系統的高線性度要求而設計??。LT5519EUF內部集成了一個高速、內部 50Ω 匹配的 LO 放大器,用于驅動一個雙平衡混頻器內核,允許使用一個低功率的單端 LO 信號源。此外,LT5…

產品描述

LT5519EUF是一款0.7GHz至1.4GHz高線性度上變頻混頻器,專為滿足無線和電纜基礎設施發射系統的高線性度要求而設計??。LT5519EUF內部集成了一個高速、內部 50Ω 匹配的 LO 放大器,用于驅動一個雙平衡混頻器內核,允許使用一個低功率的單端 LO 信號源。此外,LT5519EUF還集成了一個 RF 輸出變壓器,從而免除了在 RF 輸出端上增設外部匹配組件的需要,同時縮減了系統成本、組件數目、電路板面積和系統級變化。IF 端口可容易地匹配至寬廣的頻率范圍,以適用于許多不同的應用。


當 IF 輸入信號電平為 –10dBm 時,LT5519EUF混頻器可在 1GHz 條件下提供 +17.1dBm 的典型輸入三階截取點。輸入 1dB 壓縮點通常為 +5.5dBm。LT5519EUF混頻器僅需單 5V 電源。

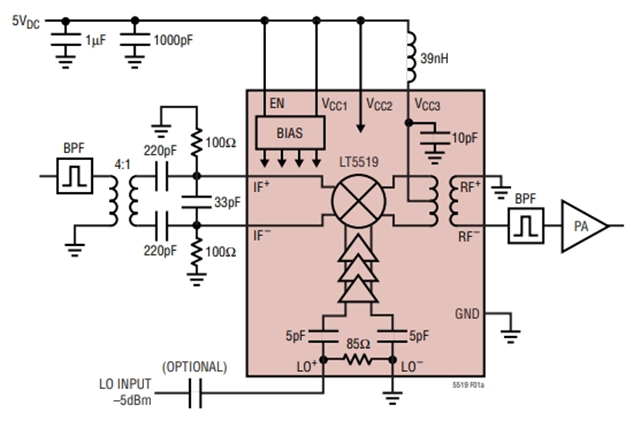

LT5519EUF 應用圖



特性

1、?高線性度設計?

LT5519EUF專為無線及有線基礎設施傳輸系統設計,在1GHz條件下提供+17.1dBm的典型輸入三階截取點(IP3),輸入1dB壓縮點達+5.5dBm,適用于高動態范圍場景?。

集成雙平衡混頻器內核,支持單端LO(本振)輸入,僅需–5dBm驅動電平即可實現穩定工作?。

2、?高度集成化架構?

LT5519EUF內置50Ω匹配LO放大器和RF輸出變壓器,省去外部匹配組件需求,顯著降低系統成本與PCB面積?。

IF(中頻)端口支持寬頻率匹配(700MHz~1.4GHz),適配多種信號鏈配置?。

3、?低功耗與易用性?

單5V電源供電,典型工作電流70mA,兼容工業級電源系統?。

LT5519EUF采用QFN-16封裝(4mm×4mm),滿足高密度電路板布局需求?。


典型應用場景?

1、?無線通信基礎設施?

LT5519EUF廣泛用于基站上變頻器、直放站設備,支持3G/4G/LTE頻段信號處理,提升發射鏈路線性度?。

在5G小基站中,LT5519EUF的寬頻段特性可適配Sub-6GHz頻段需求?。

?2、有線傳輸系統?

作為電纜下行鏈路混頻器,LT5519EUF在數字電視廣播、光纖節點設備中實現高保真信號轉換?。

3、?測試與軍用設備?

集成于頻譜分析儀、矢量信號發生器,LT5519EUF的低噪聲系數(13.6dB)保障精密測量精度?。

適用于戰術通信系統,滿足嚴苛電磁環境下的抗干擾需求?。


LT5519EUF關鍵參數

工作頻率:700MHz ~ 1.4GHz

混頻增益:–0.6dB(典型值)

供電范圍:4.5V ~ 5.25V

封裝類型:QFN-16(帶散熱焊盤)
