概述：

LMH1229RTVR 是一款具有集成時鐘恢復器、雙輸出和 75Ω 環通輸出的遠距離自適應電纜均衡器。該器件旨在均衡通過 75? 同軸電纜傳輸?shù)臄?shù)據，并可在 125Mbps 至 11.88Gbps 的 SMPTE 數據速率范圍內運行。

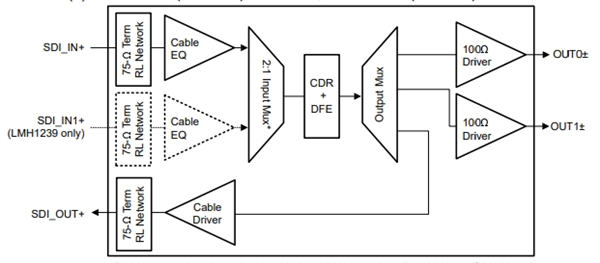

為簡化布線和方便調試，LMH1229 有一個 1:3 輸出多路復用器；該多路復用器由兩個具有 VOD 和去加重控制功能的 100Ω 扇出輸出以及一個 75Ω 環通 SDI 輸出組成。提供的 75Ω 環通輸出可以擴展信號覆蓋范圍或?qū)崿F(xiàn)系統級診斷。

用于電纜均衡器應用時，LMH1229 與 LMH1297（具有集成時鐘恢復器的 12G UHD-SDI 雙向 I/O）引腳兼容。

應用：

? SMPTE 兼容串行數字接口

? UHDTV/4K/8K/HDTV/SDTV 視頻

? 廣播視頻路由器、交換機、分配放大器和監視器

? 數字視頻處理和編輯

器件特性包括：

? 帶有集成時鐘恢復器的自適應電纜均衡器

? 支持 ST-2082-1 (12G)、ST-2081-1 (6G)、ST-424 (3G)、ST-292 (HD) 和 ST-259 (SD)

? 兼容 DVB-ASI 和 AES10 (MADI)

? 集成無基準時鐘恢復器鎖定為以下 SMPTE 速率：11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps或 1.001 分頻子速率、270Mbps

? 典型電纜長度 (Belden 1694A)，PRBS-9 圖形：

– 11.88Gbps (4Kp60 UHD) 時為 100m

– 5.94Gbps (UHD) 時為 150m

– 2.97Gbps (FHD) 時為 220m

– 1.485Gbps (HD) 時為 300m

– 270Mbps (SD) 時為 600m

? 典型電纜長度 (Belden 1694A)，病態模式 1：

– 11.88Gbps (4Kp60 UHD) 時為 90m

– 5.94Gbps (UHD) 時為 140m

– 2.97Gbps (FHD) 時為 220m

– 1.485Gbps (HD) 時為 300m

– 270Mbps (SD) 時為 600m

? 片上 75? 終端和回波損耗補償網絡

? 輸入電纜均衡器和時鐘恢復器特性：

– 通過應力模式提高電纜長度

– 可編程 CDR 環路帶寬設置

– 2:1 75? 輸入多路復用器（僅限 LMH1239）

? 輸出驅動器特性：

– 具有去加重功能的 1:2 100? 扇出輸出

– 具有電纜故障檢測功能（支持最長 600m）的時鐘恢復型 75Ω 環通輸出

? 內置 PRBS 發生器、校驗器

? 內部眼圖張開度監視器

? 2.5V 單電源

? 低功耗：350mW（典型值）

? 省電模式：70mW

? 可通過控制引腳、SPI 或 SMBus 接口進行配置

? 5mm × 5mm 32 引腳 WQFN 封裝

? 工作溫度范圍：-40°C 至 +85°C
