深圳市明佳達電子有限公司全新原裝供求TI汽車級MCU TMS5700332BPZQQ1 32 位 RISC 閃存 MCU，Arm Cortex-R4，通過 Q-100 車規認證。

器件概述

TMS5700332BPZQQ1 32位RISC閃存微控制器是設計用于安全系統的高性能汽車級微控制器。其采用的安全架構包括鎖步中的雙CPU、CPU和內存內置自檢 (BIST) 邏輯、閃存和數據SRAM上的ECC、外設存儲器上的奇偶校驗以及外設I/O上的回路功能。TMS5700332BPZQQ1器件集成了ARM Cortex-R4 CPU。該CPU可實現1.66DMIPS/MHz的高效率，運行頻率高達80MHz，并可提供高達132DMIPS的性能。

特性

? 高性能汽車級微控制器，適用于安全關鍵型 微控制器 (MCU)

– 運行在鎖步中的雙中央處理單元 (CPU)

– 閃存和 RAM 接口上的 ECC

– 針對 CPU 和片上 RAM 的內置自檢

– 帶有錯誤引腳的錯誤信令模塊

– 電壓和時鐘監視

? 配備基于 ARM? Cortex?-R4 32 位 RISC CPU

– 帶有 8 級管道的高效 1.66DMIPS/MHz

– 8 區域內存保護單元 (MPU)

– 帶有第三方支持的開放式架構

? 運行條件

– 80MHz 系統時鐘

– 內核電源電壓 (VCC)：標稱 1.2V

– I/O 電源電壓 (VCCIO)：標稱 3.3V

– ADC 電源電壓 (VCCAD)：標稱 3.3V

? 集成存儲器

– 高達 384KB 且支持 ECC 的程序閃存

– 支持 ECC 的 32KB RAM

– 支持 ECC、用于仿真 EERPOM 的 16KB 閃存

? Hercules?通用平臺架構

– 系列間一致的存儲器映射

– 實時中斷 (RTI) 定時器（OS 定時器）

– 96 通道矢量中斷模塊 (VIM)

– 2 通道循環冗余校驗器 (CRC)

? 帶有內置跳周檢測器的調頻鎖相環 (FMPLL)

? IEEE 1149.1 JTAG 邊界掃描和 ARM CoreSight?組件

? 高級 JTAG 安全模塊 (AJSM)

? 多通信接口

– 兩個控制器局域網 (CAN) 控制器 (DCAN)

– DCAN1 - 32 個具有奇偶校驗保護的郵箱

– DCAN2 - 16 個具有奇偶校驗保護的郵箱

– 與 CAN 協議 2.0B 版兼容

– 多通道緩沖串行外設接口 (MibSPI) 模塊

– 128 個具有奇偶校驗保護的字

– 兩個標準串行外設接口 (SPI) 模塊

– 支持本地互連網絡 (LIN 2.1) 接口的 UART (SCI)接口

? 下一代高端計時器 (N2HET) 模塊

– 多達 19 個可編程引腳

– 帶有奇偶校驗保護的 128 字指令 RAM

– 包括硬件角度發生器

– 帶有 MPU 的專用高端計時器傳輸單元 (HTU)

? 增強型正交編碼器脈沖 (eQEP) 模塊

– 電機位置編碼器接口

? 12 位多通道緩沖模數轉換器 (ADC) 模塊

– 16 個通道

– 64 個具有奇偶校驗保護的結果緩沖器

? 多達 45 個通用輸入輸出 (GPIO) 引腳

– 8 個專用可中斷 GPIO 引腳

? 封裝

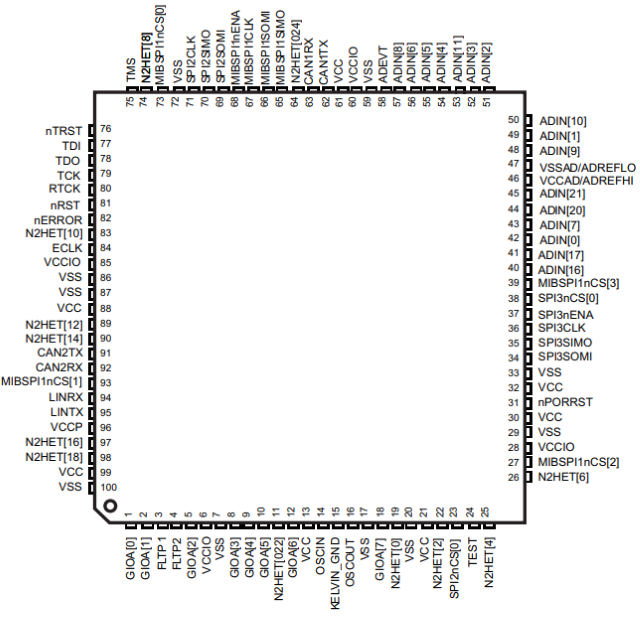

– 100 引腳四方扁平封裝 (PZ) [綠色環保]

應用

? 剎車系統（防抱死系統 (ABS) 和電子穩定控制系統(ESC)）

? 電子助力轉向 (EPS)

? 電動泵控制

? 電池管理系統

? 主動駕駛員輔助系統

? 航天和航空電子設備

? 軌道交通

? 越野車
