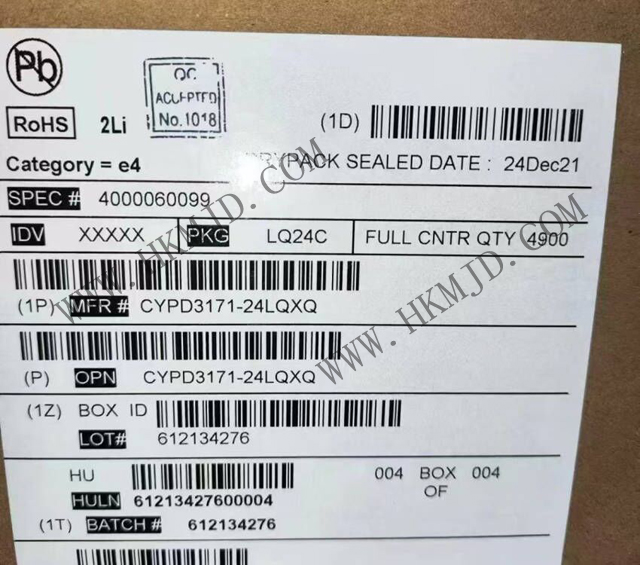

深圳市明佳達電子有限公司推出USB-C 3.0 CYPD3171-24LQXQ EZ-PD? CCG3PA 消費型 USB Type-C 端口控制器，帶 PFET 柵極驅動器和雙功能端口，具有直接反饋和可編程功能。
CYPD3171-24LQXQ器件描述：
Cypress EZ-PD? CCG3PA USB Type-C控制器是一款高度集成的單芯片解決方案，具有供電 (PD) 功能。EZ-PD CCG3PA非常適合用于電源適配器、手機充電器、車載充電器及移動電源。CCG3PA支持下行端口 (DFP)、上行端口 (UFP) 和雙角色端口 (DRP)，并完全支持供電3.0可編程電源規范。集成安全措施包括VBUS對CC短路保護、30V耐壓穩壓器、高電壓PFET柵極驅動器、VBUS過壓和過流保護以及ESD保護。
產品功能
功能特點
? 支持 Type-C 和 USB PD
- 支持 USB PD 3.1 版，包括可編程電源 (PPS) 模式
- 可配置電阻器 RP 和 RD
- 支持一個 USB Type-C 端口和一個 Type-A 端口
? 2 個傳統/專有充電塊
- 支持 QC 4.0、Apple 充電 2.4A、AFC、BC 1.2
- 集成 DP/DM 線路上所需的所有端接
? 集成電壓（VBUS）調節和電流檢測放大器
- 二次側反饋節點的模擬調節（直接反饋或光電耦合器）
- 集成分流穩壓器功能，用于 VBUS 控制
- 恒流或恒壓模式
- 支持低端電流檢測，以實現恒流控制
? 系統級故障保護
- VBUS 至 CC 短路保護
- 片上 OVP、OCP、UVP 和 SCP
- 通過集成 ADC 電路支持 OTP
? 32 位 MCU 子系統
- Arm? Cortex?-M0 CPU
- 64KB 閃存
- 8-KB SRAM
? 時鐘和振蕩器
- 集成振蕩器，無需外部時鐘
? 電源
- 3.0 V 至 24.5 V 工作電壓（30 V 容差）
? 系統級 ESD 保護
- 在 CC、VBUS_C_MON_DISCHARGE、DP0、DM0、P2.2 和 P2.3 引腳上
- ± 8-kV 接觸放電和 ± 15-kV 空氣間隙放電，基于 IEC61000-4-2 4C 等級
應用領域
車身電子和照明
電池供電電動工具
適配器和充電器
如有需求，請聯系陳先生：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
網址：m.737420.cn
