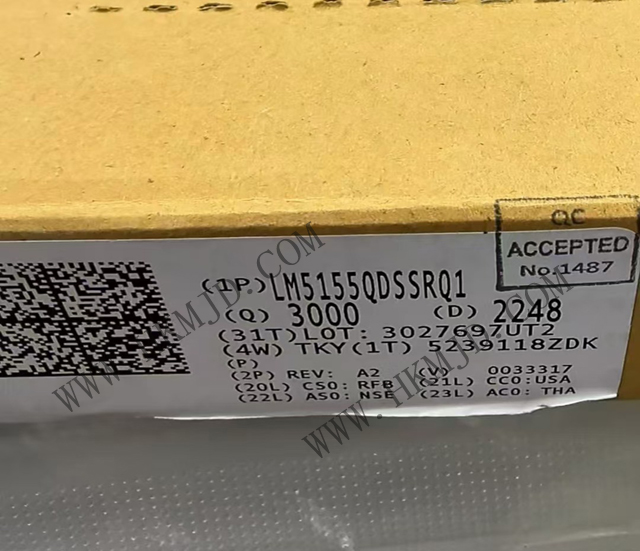

深圳市明佳達電子有限公司推出德州儀器 LM5155QDSSRQ1 符合AEC-Q100標準的2.2MHz寬輸入電壓、1.5A MOSFET驅動器、非同步升壓控制器，適用于汽車和便攜式電池應用。
產品特性：
符合AEC-Q100標準：
? 溫度等級1：–40°C至+125°C
寬輸入工作范圍：
? 3.5V至45V工作范圍
? 當BIAS = VCC時，為2.97V至16V
? BIAS電壓大于等于3.5V時最小升壓電源電壓為1.5V
? 高達50V的輸入瞬態保護
低電池消耗：
? 低關斷電流 (I_Q ≤ 2.6μA)
? 低工作電流 (I_Q ≤ 480μA)
小尺寸和低成本：
? 最大開關頻率為2.2MHz
? 12引腳WSON封裝 (3mm × 2mm)，具有可濕性側面和非可濕性側面選項
? 集成的誤差放大器支持在沒有光耦合器的情況下進行初級側穩壓（反激）
? 啟動期間下沖最小化（啟停應用）
高效率和低功耗：
? 100mV ±7%低限流閾值
? 強大的1.5A峰值標準MOSFET驅動器
? 支持外部VCC電源
避免AM頻帶干擾和串擾：
? 可選的時鐘同步
? 100kHz至2.2MHz的動態可編程開關頻率
集成保護特性：
? 在輸入電壓范圍內具有恒定峰值電流限制
? 可選斷續模式短路保護（參閱器件比較表）
? 可編程線路UVLO
? OVP保護
? 熱關斷保護
LM5155QDSSRQ1產品屬性：
制造商: Texas Instruments
產品種類: 開關控制器
拓撲結構: Boost, Flyback, SEPIC
輸出端數量: 1 Output
開關頻率: 100 kHz to 2.2 MHz
占空比 - 最大: 96 %
輸出電壓: 1.5 V to 300 V
輸出電流: 1.5 A
最小工作溫度: - 40 C
最大工作溫度: + 125 C
安裝風格: SMD/SMT
封裝 / 箱體: WSON-12
資格: AEC-Q100
絕緣: Isolated, Non-Isolated
濕度敏感性: Yes
工作電源電壓: 16 V
系列: LM5155-Q1
關閉: Shutdown
