AD7685BCPZRL7是一款16位、電荷再分配、逐次逼近型模數轉換器(ADC)，采用2.3 V至5.5 V單電源(VDD)供電。該器件內置一個低功耗、高速、16位無失碼采樣ADC、一個內部轉換時鐘和一個多功能串行接口端口。還集成了一個低噪聲、寬帶寬、短孔徑延遲的采樣保持電路。在CNV上升沿，該器件對IN+與IN-之間的模擬輸入電壓差進行采樣，范圍從0 V至REF。基準電壓(REF)由外部提供，最高可設置為電源電壓，

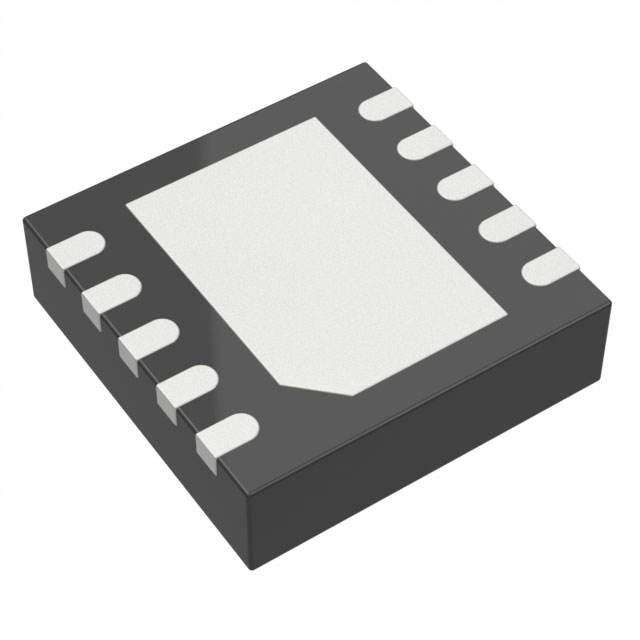

AD7685BCPZRL7采用10引腳MSOP封裝或10引腳QFN (LFCSP)封裝，工作溫度范圍為?40°C至+85°C。

特征

16位分辨率、無失碼

吞吐速率：250 kSPS

積分非線性(INL)：典型值±0.6 LSB，最大值±2 LSB（FSR的±0.003%）

信納比(SINAD)：93.5 dB（20 kHz時）

總諧波失真(THD)：-110 dB（20 kHz時）

偽差分模擬輸入范圍：0 V至VREF（VREF最高為VDD）

無流水線延遲

單電源工作：2.3 V至5.5 V，邏輯接口電壓：1.8 V至5 V

串行接口：SPI?/QSPI?/MICROWIRE?/DSP兼容

以菊花鏈形式連接多個ADC、忙閑指示功能

功耗

1.4 μW (2.5 V/100 SPS)

1.35 mW (2.5 V/100 kSPS)、4 mW (5 V/100 kSPS)

待機電流：1 nA

應用

電池供電設備

醫療儀器

移動通信

個人數字助理(PDA)

數據采集

儀器儀表

過程控制
