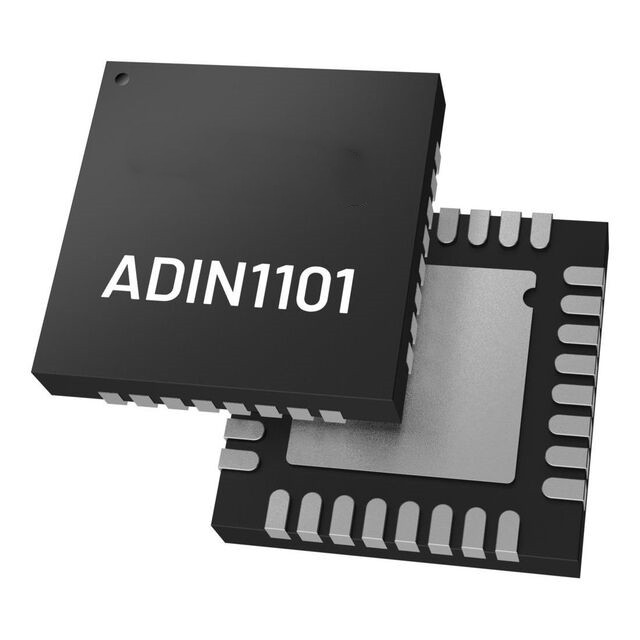

ADIN1101BCPZ是一款低功耗單端口10BASE-T1L收發器，專為工業以太網應用而設計，符合IEEE?802.3cg-2019標準? 以太網標準，用于長距離10Mbps單對以太網（SPE）。ADIN1101BCPZ將以太網PHY核心與所有相關的模擬電路、輸入和輸出時鐘緩沖、管理接口控制寄存器和子系統寄存器以及MAC接口和控制邏輯集成在一起，以管理復位、時鐘控制和引腳配置。

關鍵特性

符合 10BASE-T1L IEEE 標準 802.3cg-2019 標準

電纜長度可達 1700 m，電壓為 1.0 V p-p 和 2.4 V p-p

支持 1.0 V p-p 和 2.4 V p-p 發射電平

MDI 極性檢測和校正

低功耗：45 mW

診斷

使用 TDR 進行電纜故障檢測

幀生成器和檢查器

帶 MSE 的鏈路質量指示器

多種環回模式

IEEE 測試模式支持

MII、RMII 和 RGMII MAC 接口

MDIO 管理界面

使用銷釘捆扎的非托管配置

2 針 MDI

內部端接電阻和混合

25 MHz晶體或外部時鐘輸入（RMII為50 MHz）

單電源或雙電源，工作電壓為 1.8 V 或 3.3 V

3.3 V、2.5 V 或 1.8 V MAC 接口 VDDIO 電源

集成電源監控和 POR

EMC測試標準

IEC 61000-4-4 EFT （±4 kV）

IEC 61000-4-2 ESD（±4 kV 接觸放電）

IEC 61000-4-2 ESD（±8 kV 空氣放電）

IEC 61000-4-5浪涌（±4 kV）

IEC 61000-4-6 傳導抗擾度 （10 V/m）

IEC 61000-4-3 輻射抗擾度（A 類）

EN 55032 輻射發射（B 類）

小型封裝：32引腳、5 mm× 5 mm LFCSP

溫度范圍

工業：?40°C 至 85°C

擴展：?40°C 至 105°C

目標應用

過程控制

工廠自動化

樓宇自動化

現場儀器和開關
