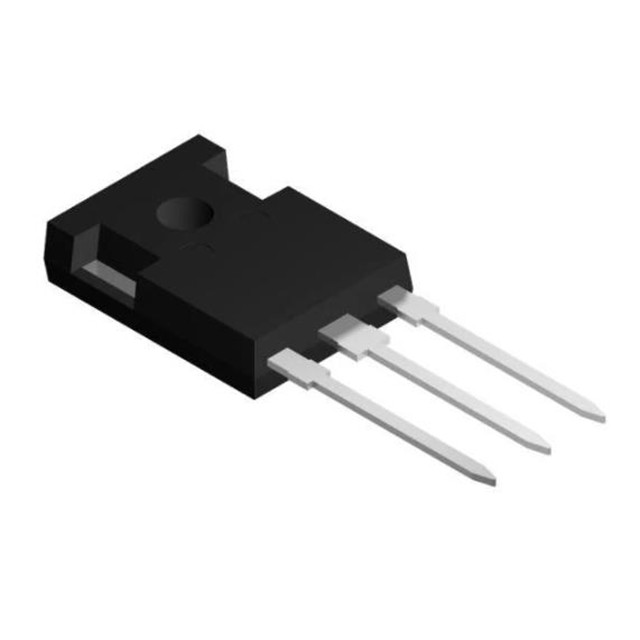

STGWA50H65DFB2 IGBT 650V HB2系列代表了先進的專有溝槽柵極場截止結構的演變。HB2系列在低電流值下具有更好的VCE（sat）特性，并降低了開關能量，因此其性能在導通方面得到了優化。非?？斓能浕謴?fù)二極管與IGBT反并聯地共同封裝。其結果是一款專為最大限度地提高各種快速應用的效率而設計的產品。

規格

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：650 V

電流 - 集電極 (Ic)（最大值）：86 A

電流 - 集電極脈沖 (Icm)：150 A

不同 Vge、Ic 時 Vce(on)（最大值）：2V @ 15V，50A

功率 - 最大值：272 W

開關能量：910μJ（開），580μJ（關）

輸入類型：標準

柵極電荷：151 nC

25°C 時 Td（開/關）值：28ns/115ns

測試條件：400V，50A，4.7 歐姆，15V

反向恢復時間 (trr)：92 ns

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：通孔

封裝/外殼：TO-247-3

供應商器件封裝：TO-247 長引線

基本產品編號：STGWA50
